柴油發電機組中性點接地方式分類與基本選型規則

2026-09-08(31)次瀏覽

高壓柴油發電機組的中性點接地方式直接關系到系統單相接地故障時的供電可靠性、設備絕緣水平以及過電壓保護策略。

　　高壓柴油發電機組的中性點接地方式直接關系到系統單相接地故障時的供電可靠性、設備絕緣水平以及過電壓保護策略。我國電力規程明確將中性點非有效接地(即小電流接地)作為高壓發電機組的優先選擇。本文將闡述不同接地方式的適用條件及其保護裝置的基本定位。

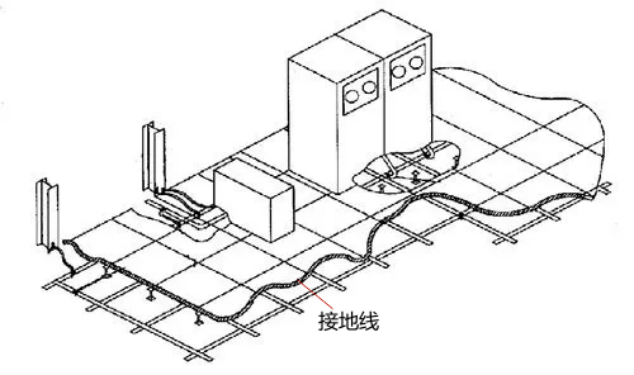

典型發電機房接地布置圖

一、中性點接地方式分類與基本選型規則

　1. 三種主要非有效接地方式及其適用場景

　　(1)中性點不接地方式：該方式適用于電容電流較小的網絡。其物理特征是系統中性點與大地之間無直接電氣連接，當發生單相接地故障時，故障點流過的電容電流僅為系統對地分布電容所產生的電流。按照規程規定，對于3～10kV架空線路構成的系統，以及所有35kV、66kV電網，當單相接地故障電流不大于10A時，可采用中性點不接地方式。該方式的突出優點是故障發生時線電壓保持對稱，不影響對負荷的持續供電。

　　(2)中性點經消弧線圈接地(諧振接地)方式：當上述同樣電壓等級的電網，其單相接地故障電流超過上述限值時——即3～10kV架空線路系統故障電流大于10A，以及3～10kV電纜線路構成的系統故障電流大于30A——就必須采用消弧線圈接地方式，其原理如圖1所示。消弧線圈實質上是一個可調電感線圈，接于變壓器中性點與地之間，其電感電流可補償故障點的電容電流，使殘流減小，從而熄滅電弧。隨著消弧線圈自動調諧裝置的發明，諧振接地方式的應用得到極大推動，因為自動調諧能夠實時跟蹤電網電容電流的變化，使接地點殘余電流盡可能小，故障電弧自動熄滅的可能性大為提高。此外，若能選擇到性能可靠的自動調諧裝置和準確度高的自動接地選線裝置，且電纜線路等設備的絕緣水平能夠適應諧振過電壓的要求，則電纜網絡也應優先采用諧振接地方式，以最大限度提升供電可靠性。

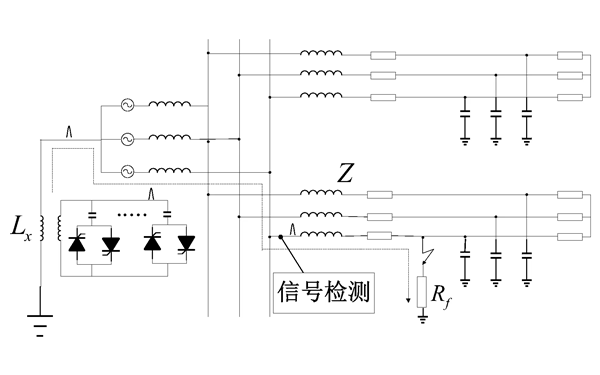

典型中性點經消弧線圈接地電路圖

　　(3)中性點經高電阻接地方式：該方式在某些特定場合也有應用，通過在中性點與地之間串入高阻值電阻，用以限制接地電流和過電壓，但其應用范圍相對較窄，多用于容量較小的輔助系統，本文不作重點展開。

　2. 單相接地故障的允許運行與保護需求

　　中性點非有效接地電網在發生單相金屬性接地時，由于故障相電壓降為零，其余兩相電壓升高至線電壓，但三相線電壓仍然保持對稱，因此負荷設備仍可正常運行。按照規程規定，系統允許在此狀態下繼續運行1～2小時，這為運行人員判斷故障性質并安排轉移負荷提供了寶貴的緩沖時間。

　　然而，長期帶接地點運行存在嚴重隱患。接地電弧在故障點反復燃燒和熄滅，會產生弧光過電壓，其幅值可能達到正常相電壓的3倍以上，對電纜、開關柜和發電機繞組的絕緣構成嚴重威脅。同時，非故障相長期承受線電壓運行，其絕緣薄弱點極易被擊穿，進而發展為兩相短路或三相短路，導致保護跳閘、大面積停電。因此，非有效接地系統必須裝設反應單相接地的保護裝置。該裝置的核心功能是從眾多線路中準確選出發生接地故障的線路，并發出聲光指示信號，以便運行人員及時排查和處理。因其作用在于指示而非直接跳閘，故通常稱其為“小電流接地選線”裝置。從繼電保護的基本定義出發，小電流接地選線本質上也是一種保護形式，只是其最終執行方式為動作于信號而非動作于跳閘。

二、中性點不接地系統的單相接地故障選線原理

　　中性點不接地系統是最基礎的小電流接地形式，其故障特征清晰，選線原理相對直觀。理解該方式下的故障電氣量變化，是進一步掌握消弧線圈系統選線技術的前提。

　1. 單相接地時的基本故障特征

　　當中性點不接地系統發生單相金屬性接地時(例如A相接地)，系統將呈現以下三個典型特征。

　　(1)中性點位移電壓：故障后，中性點對地電壓由零變為該相電源相電壓的負值，即中性點位移電壓升至相電壓。此時，接在母線電壓互感器開口三角形繞組兩端的電壓將出現3U?電壓(三倍零序電壓)，該信號通常作為選線裝置的啟動條件。

　　(2)非故障線路的電容電流：對于非故障線路(例如某條無故障的出線)，其本身存在對地分布電容，在零序電壓作用下會產生本線路的零序電容電流。該電流的大小與線路長度、對地電容值成正比，方向為由母線流向線路。

　　(3)故障線路首端的零序電流：故障線路首端(即靠近母線側)安裝的零序電流互感器所測得的零序電流，在數值上等于系統所有非故障線路電容電流的總和，而在方向上則與非故障線路相反，具體表現為由線路指向母線。這一方向上的本質差異，構成了基波零序電流方向自動接地選線裝置的物理基礎。

　2. 基波零序電流方向選線原理的工程應用

　　基于上述特征，中性點不接地系統的選線裝置普遍采用“基波零序電流方向判別法”。裝置實時采集母線零序電壓和各出線零序電流，當零序電壓超過整定門檻時，即判斷系統發生接地，隨后比較各條出線零序電流的相位。故障線路的零序電流方向與正常線路相反，且幅值為所有正常線路之和，因此無論從幅值排序還是方向判別，均可準確選出故障線路。該原理成熟可靠，在架空線路為主的配電網中應用效果良好。

三、經消弧線圈接地系統的選線技術原理

　　當中性點接入消弧線圈后，故障點的電容電流被電感電流補償，雖然極大地提高了電弧自滅能力，但也使基波零序電流的幅值和方向特征發生根本性改變，傳統的基波方向法不再適用。本節將闡述消弧線圈的作用機理，并介紹兩種有效的選線方法：五次諧波判別法和有功分量判別法。

　1. 消弧線圈補償對基波零序電流的影響

　　中性點接入消弧線圈的核心目的是消除單相接地時故障點的瞬時性電弧。其作用體現在兩個方面：一是大幅減小接地故障點的殘余電流，使電弧失去維持能量;二是減緩電弧熄滅瞬間故障點恢復電壓的上升速度，防止電弧重燃。

　　在實際運行中，消弧線圈通常整定為過補償方式，即電感電流略大于系統總電容電流，使接地殘流呈感性且數值極小。在此條件下，故障線路首端的基波零序電流與非故障線路的基波零序電流，在方向上完全相同(均為由母線流向線路)，且在數值大小上也無明顯差異——因為此時流經故障線路的零序電流已經不再是全部電容電流的總和，而是補償后的微小殘流。因此，在經消弧線圈接地的電網中，完全不能利用基波零序電流的數值大小和方向來作為選線依據。為此，工程上發展出了兩種有效的替代方案：五次諧波判別法和有功分量判別法。

　　以大壩發電廠1號發電機組為例，主接線如圖1所示。再將圖2中的配電變壓器接成消弧線圈，等值電路如圖2所示。

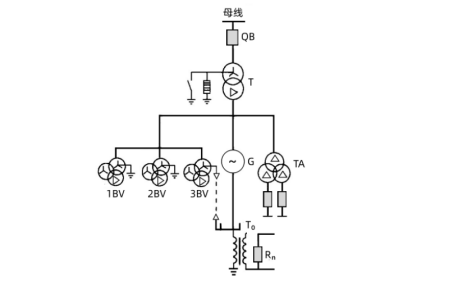

圖1 發電機定子接地主接線示意圖

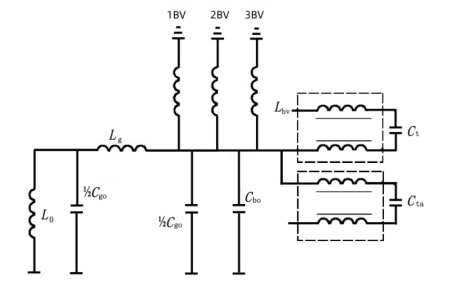

圖2 發電機配電變壓器接成消弧線圈的等值電路圖

2. 五次諧波判別法的工作原理

　　(1)五次諧波的特殊性：在高壓柴油發電機組中，發電機電動勢不可避免地含有高次諧波成分，同時系統中某些非線性負荷(如整流設備、變頻器)也會產生諧波。在所有諧波中，以五次諧波分量的數值通常為最大。關鍵在于，消弧線圈的電感值是按基波(50Hz)設計的，其對基波電流呈現的感抗為ωL(ω=2πf)。但對于五次諧波(250Hz)，感抗將增大為5ωL，電感電流相應減小五倍;而線路對地容抗對于五次諧波則減小為1/(5ωC)，電容電流反而增大五倍。因此，消弧線圈對于五次諧波電流的補償作用微乎其微，可以認為在五次諧波等值電路中，系統近似于中性點不接地狀態。

　　(2)五次諧波選線的判據：基于上述物理特性，當中性點經消弧線圈接地的系統發生單相接地故障時，可以得出兩個關鍵結論。第一，故障線路首端的五次諧波零序電流在數值上等于系統所有非故障線路五次諧波電容電流的總和。第二，該電流的方向與非故障線路中五次諧波零序電流的方向相反，具體為從線路指向母線，且其相位落后于五次諧波零序電壓90°;而非故障線路的五次諧波零序電流方向為從母線流向線路，相位超前于五次諧波零序電壓90°。這一規律與中性點不接地系統中基波零序電流的規律完全一致。因此，五次諧波判別法實質上就是將基波方向法“平移”到五次諧波頻域上執行，從而繞開了消弧線圈對基波的補償干擾。

　3. 有功分量判別法的工作原理

　　盡管五次諧波判別法在實際中得到一定應用，但它與基波法共享一個固有缺陷：當系統出線數量少、線路長度短時，故障線路的五次諧波零序電流絕對值很小，方向判別易受測量誤差和互感器角差影響，準確率往往偏低，據統計僅約60%～70%。為此，當消弧線圈采用自動跟蹤型且帶有阻尼電阻時，可以采用更為先進的有功分量判別法。

　　(1)有功分量的形成機制：在帶有阻尼電阻的自動跟蹤消弧線圈系統中，阻尼電阻串聯在消弧線圈接地回路中。當發生單相接地時，故障線路通過接地點、消弧線圈和阻尼電阻構成一個閉合的串聯回路。在中性點零序電壓U?的驅動下，該回路中會產生基波零序電流，且因阻尼電阻的存在，該電流中必然含有有功分量。值得注意的是，消弧線圈的電感電流只能補償無功性質的電容電流，而對有功電流分量不起補償作用。因此，這個有功分量將全部流經故障線路首端，并被該處的零序電流互感器所測量。

　　(2)選線判據與準確率優勢：對于所有非故障線路，其零序電流僅為本線路的對地電容電流，其中包含的有功電流僅為線路絕緣泄漏電流，數值極其微小。因此，只需比較各出線基波零序電流中有功分量的大小，數值最大者即為接地故障線路。有功分量判別法因利用了電阻回路中明確的有功電流，信號穩定可靠，不受系統運行方式變化和諧波擾動的影響，配合自動跟蹤裝置使用后，理論與實際驗證均表明其選線準確率遠高于五次諧波法，可達到95%以上。

　4. 微機選線裝置的多模式適配

　　新一代微機接地選線裝置通常具備多模式兼容能力，可靈活適用于三種場景：中性點不接地、經消弧線圈(老式手動調節)直接接地、經自動跟蹤消弧線圈帶阻尼電阻接地(接地示例如典型中性點經消弧線圈接地電路圖所示)。選線模式由裝置內部的控制字進行整定——當控制字為0時，按基波零序電流方向原理工作，適用于不接地系統;當控制字為1時，按五次諧波判別法工作，適用于普通消弧線圈接地系統;當控制字為2時，按有功分量判別法工作，適用于帶阻尼電阻的自動跟蹤消弧線圈系統。運行人員可根據實際的一次接線和補償裝置類型，通過簡單修改控制字即可切換選線策略，極大增強了裝置的現場適應性。

四、自動跟蹤消弧線圈裝置的構成與關鍵技術

　　傳統的舊式消弧線圈采用手動調匝方式，存在調節滯后和選線配合困難兩大突出問題。自動跟蹤消弧線圈裝置的出現，從根本上解決了這些缺陷。本節將分析舊式設備的弊端，并詳細介紹新型自動跟蹤裝置的系統構成和工作機制。

　1. 舊式消弧線圈的主要缺陷

　　(1)分接頭調整嚴重滯后：傳統手動調匝消弧線圈在需要改變電感值時，必須先將消弧線圈退出運行，才能操作無載分接開關變換匝數，這顯然無法實現“在線實時調節”。由于調節操作繁瑣，現場運行人員在實際工作中極少根據電網電容電流的季節性變化(如饋線投退、電纜增減)來主動調整分接頭。同時，缺乏在線電容電流測量手段，運行人員無法知曉當前是否處于最佳補償狀態。因此，大量已安裝的消弧線圈長期處于“名義存在、實際失效”的狀態，電網發生單相接地時依然出現弧光不自滅和過電壓問題。

　　(2)與選線裝置的配合困難：當消弧線圈處于過補償狀態時，故障線路與非故障線路的基波零序電流在幅值和方向上幾乎無法區分。盡管后來引入了五次諧波方向判據，但五次諧波含量在總電流中通常不超過5%，且受負荷變化和互感器頻率特性的影響，導致方向繼電器誤判率較高。據統計資料顯示，五次諧波法的實際選線準確率僅約60%～70%，這直接造成接地故障無法被及時定位和處理，延長了帶故障運行時間，增加了絕緣事故風險。

　2. 自動跟蹤消弧線圈的原理與類型

　　自動跟蹤消弧線圈的核心思想是：利用微機控制器在線實時測量系統電容電流，并根據設定的補償度，自動驅動執行機構調節電感值，使消弧線圈始終處于最佳補償檔位。按照改變電感的技術途徑不同，可分為以下四種類型。

　　(1)有載開關調匝式(電感有級可調)：將繞組按不同匝數抽頭，引出9～15個分接頭，采用有載分接開關在不停電狀態下切換檔位。該方式結構簡單、可靠性高，是目前高壓柴油發電機組中應用最廣泛的類型。

　　(2)可調氣隙式(無級調電感)：通過移動插入線圈內部的可動鐵芯，改變磁路磁阻，從而連續改變電感量。其優點是調節平滑，但響應速度慢(最長可達數十秒)，且機械噪聲較大。

　　(3)直流偏磁式(無級調電感)：通過控制注入線圈鐵芯的直流勵磁電流，改變鐵芯磁通工作點，實現電感連續調節。該方式為全電子式調節，響應快速，但控制回路較復雜。

　　(4)晶閘管調電感式(有級可調)：利用晶閘管的不同導通組合，將多組電容器以15種方式投入中性點變壓器的二次側，從而等效改變一次側的阻抗。該方式同樣屬于電子式快速調節。

　　在上述類型中，直流偏磁式和晶閘管調感式能夠實現“全狀態自動調感”，即無論在正常運行、金屬接地還是間歇電弧接地狀態下，均可連續跟蹤調節。而有載開關調匝式和調氣隙式因機械動作較慢，無法在故障過程中動態調節，但通過采用“非預調式”測量策略(即測量時不執行調擋操作，僅當計算結果穩定后再驅動調擋)，大大縮短了測量周期，使其在實際工程中仍然具備良好的可用性。

　3. 自動跟蹤消弧線圈裝置的完整構成

　　一套完整的自動跟蹤消弧線圈裝置通常由以下五個核心部件組成，各部件協同工作，實現測量、補償、選線和保護的綜合功能。

　　(1)Z型接地變壓器：當主變壓器為Δ接線或Y接線但中性點未引出時，必須采用Z型(曲折型)接線的接地變壓器來人為制造一個中性點。Z型變壓器的零序阻抗極低，能夠為消弧線圈提供通暢的零序電流通路。當系統不平衡電壓較大時，Z型變壓器可做成平衡式;而當系統不平衡電壓較小(如全電纜電網)時，則需做成不平衡式，使其中性點產生50～100V的不平衡電壓輸出，以滿足自動跟蹤測量控制器對信號幅值的需求。此外，Z型接地變壓器還可兼作站用變壓器使用，但此時其額定容量必須按“消弧線圈容量 + 二次負荷容量”之和來選型。

　　(2)自動跟蹤消弧線圈本體：采用有載調匝式結構，繞組引出9～15個分接頭，由有載分接開關自動切換。分接頭數量越多，每檔調節步長越小，補償精度越高，殘流可降至最低。該型消弧線圈因結構簡單、運行可靠，是目前工程中的主流選型。

　　(3)阻尼電阻箱：阻尼電阻串聯在消弧線圈的接地回路中，具有雙重作用。其一，在全補償(諧振)運行狀態下，阻尼電阻可有效限制諧振引起的中性點電位升高，確保中性點電壓不超過規程規定的相電壓15%的長期允許值。其二，當發生單相接地故障時，阻尼電阻與故障點、消弧線圈構成串聯回路，在其中產生顯著的有功電流分量，為有功分量判別法提供可靠的選線信號源。為兼顧正常運行限制過電壓和故障時提供選線信號這兩項矛盾需求，阻尼電阻兩端并聯有兩組接觸器觸點——正常運行時觸點斷開，電阻投入;單相接地發生0.5秒后，控制器驅動觸點閉合，將電阻短接，以防止故障期間中性點電壓持續過高。這個0.5秒的延時窗口正是為選線裝置采樣有功分量而專門設計的。

　　(4)微機測量控制器：該控制器安裝于控制屏內，其核心任務有三項——其一，通過測量母線電壓UAB和中性點位移電壓U?，經單片機算法實時計算系統總電容電流;其二，根據運行人員整定的補償度目標值，發出指令驅動有載分接開關調整消弧線圈檔位;其三，在檢測到單相接地故障時，按整定延時控制阻尼電阻旁路接觸器的分合。

　　(5)微機接地選線裝置：該裝置按照前述控制字整定的模式(基波法、五次諧波法或有功分量法)，對每條出線的零序電流進行采樣、濾波和數值比較，最終判定并顯示故障線路編號，同時發出聲光報警信號，指引運行人員快速隔離故障。

總結：

　　高壓柴油發電機組中性點采用非有效接地方式，是兼顧供電可靠性與設備絕緣安全的成熟方案。設計人員應根據電網電壓等級、線路類型(架空或電纜)和單相接地電容電流的具體數值，科學選擇不接地、經消弧線圈接地或經自動跟蹤消弧線圈接地等運行方式。在選線技術層面，不接地系統宜采用基波零序電流方向法;普通消弧線圈系統應選用五次諧波判別法;而配備阻尼電阻的自動跟蹤消弧線圈系統，則應優先采用有功分量判別法，以獲得最高的選線準確率。自動跟蹤消弧線圈裝置集接地變壓器、有載調匝線圈、阻尼電阻、微機控制器和選線裝置于一體，實現了電容電流的在線測量、檔位自動調節和故障精準定位的全流程閉環控制。工程實踐中應注重選線裝置與消弧線圈類型之間的匹配性，合理整定控制字和延時參數，從而最大程度發揮諧振接地的技術優勢，確保發電機組及配電網的安全穩定運行。
