安裝一臺柴油發電機組要考慮的因素有地板的負重、通道及維修保養的位置空間、進通風與排煙管的連接及隔熱，機房降噪工程以及燃油箱的設立等等方面，但是很多安裝單位忽視了柴油發電機組的固定，認為設備自身的重量足夠重不會由于震動而產生偏移。其實這是一種錯誤的認識，全新機組由于機況性能良好和防震墊起到了初始的隔振作用，暫時不會出現發生移位的現象，但是后期故障造成加大震動或防震墊老化等情況并沒有統計在內。本文將帶您一起認識錯誤固定方法的危害，并介紹正確的設備固定措施。

一、底座基礎設計

　　基礎有平板基礎和混凝土基礎2種類型，一般高層大樓建筑物采用平板基礎，工廠等平面建筑采用混凝土基礎，在特別強調防振要求的場合采用混凝土基礎。

　1、平板基礎

　　平板基礎直接建造在建筑物的平板面上，建筑物的平板面應能承受包基礎在內的全部重量。另外，平板基礎的發電機組上一定要有防振裝置，基礎設置在帶梁的平板上，基礎的鋼筋要與平板的鋼筋焊接。

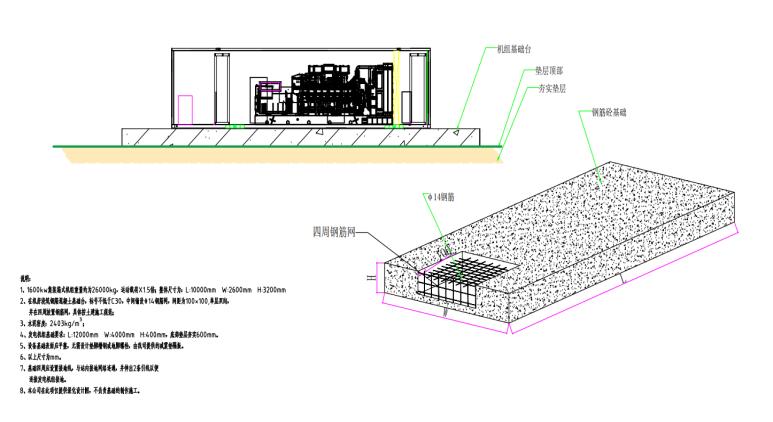

　2、混凝土基礎

　　混凝土基礎制造，事先應把下面生土夯實或回填三合土。然后用水泥、瀝青、煤渣加水敷一層厚約200mm的隔振層，基礎周圍布寬25mm的隔振溝，溝上加蓋。

　　用戶根據自己的發電機組，選定基礎的平面尺寸，一般基礎的各邊比底架各連長600-800mm。

　　基礎的厚度可根據發電機組的質量計算，一般來說，基礎的質量應為發電機組的質量的1-2倍。若想取得更好的減振效果，可加大基礎的質量。

　　注意：水泥基礎的工程量大，返修困難，在基礎施工前，用戶務必按實物較對基礎的平面尺寸。

　3、地溝的設計

　　發電機室內的永久性的管線應全部安設在地溝內。但要注意下列事項：

　　(1)地溝的尺寸根據管線的數量和直徑?jīng)Q定。

　　(2)電纜、水管、燃油管須分別設置在地溝內，且地溝不能交叉。

　　(3)對有可能浸水的地溝要有1/100-1/200的斜度，在最低處設泄水口。

　　(4)地溝地轉角處要有使管線易通過的切角。

　　(5)地溝的設計要充分考慮水、油、電線的連接之后，使管線的距離為最短。

　　(6)重物搬運的下面不能設置地溝。

二、地腳螺栓的緊固措施

　1、錯誤固定方法的危害

　　一臺正確制造的發電機組在裝運時已用剛性底座將整機裝在上面，并已準確地調校好了交流發電子機和發動機，因而只需要放在預定位置上(較大的發電機組需要安裝減震墊)，并水平放好就完成了初步固定安裝任務。

　　然而大部分安裝單位是發電機組是把整機固定在減震墊上以防止發電機組接受或傳遞有害的或不適合的震動，當少量的震動傳遞時，此方法固然有效。雖然上述考慮到在固定柴油發電機組存在的問題，但是，經過一段時間的使用，由于發電機組存在頻繁震動，導致柴油發電機組脫離固定位置，當震動逐步加大或長時間振動，可能最后全部脫離原有位置，從而產生潛在的危害。

　2、正確的固定措施

　　(1)混凝土基礎承重量應按發電機組自重的1.5倍設計，以便支撐整臺發電機組的重量和運行時不平衡力所產生的動態沖擊負載;混凝土基礎下的底土同樣必須有足夠承載強度來承受其上發電機組和混凝土基礎的重量。

　　(2)所有部件與發電機組的物理連接必須采用柔性連接，以吸收振動位移，避免造成損傷。發電機組發動機、交流發電機和其他固定設備通常都安裝在一個底座上。底座為剛性一體化結構 可提供一定程度的隔離減振。

　　(3)必須使用減振器將發電機組與發電機組的安裝結構隔離。不得將未采取任何隔振措施的發電機組直接固定于地面或基礎上。

　　(4) 通常大于500KW以上柴油發電機組應采用外置彈簧減振器與基礎固定。

　　(5)一般小于500KW柴油發電機組應配置內置一體式減振器，地腳螺栓與基礎直接固定。

提醒：不同產品的規格不同，用戶應根據供應商提供的產品基礎設計圖紙進行施工。
緊固方法：用手?jǐn)Q緊地腳螺栓上的地腳螺母，再用扳手?jǐn)Q緊1/4圈，然后用扣緊螺母將地腳螺栓鎖緊，檢查機組水平，根據需要適當再次擰緊地腳螺母并鎖緊。
